La herramienta esencial para cualquier aficionado a la electrónica o técnico de mantenimiento es, sin duda, el multímetro. Este dispositivo permite medir múltiples parámetros eléctricos, como voltaje, corriente y resistencia, lo que lo convierte en un instrumento invaluable para comprobar circuitos. A través de sus funciones versátiles, el multímetro facilita el diagnóstico de fallas y el aseguramiento de un correcto funcionamiento en diversas aplicaciones eléctricas.
Comprobar circuitos utilizando un multímetro es un proceso relativamente sencillo, pero requiere de un conocimiento básico sobre cómo utilizar esta herramienta correctamente. Desde la verificación de conexiones hasta la identificación de componentes defectuosos, el uso adecuado del multímetro proporciona resultados precisos y confiables. Además, entender los distintos modos que ofrece este dispositivo permite optimizar la inspección y el mantenimiento preventivo de cualquier sistema eléctrico.
En esta guía, exploraremos los pasos fundamentales para utilizar un multímetro en la comprobación de circuitos de manera efectiva. Aprenderás cómo seleccionar el modo apropiado, interpretar las lecturas obtenidas y aplicar estos conocimientos para resolver problemas comunes en tus proyectos electrónicos. Con esta información, podrás aumentar tu confianza al trabajar con circuitos y garantizar una mayor seguridad en tus intervenciones eléctricas.
Cómo medir la tensión en un circuito eléctrico
Medir la tensión en un circuito eléctrico es una tarea fundamental para garantizar el correcto funcionamiento de los dispositivos. Para realizar esta medición se utiliza un multímetro, que permite conocer el voltaje presente entre dos puntos del circuito.
Para empezar, asegúrate de que el multímetro esté configurado correctamente. Selecciona la función de medida de voltaje (V) y elige el rango adecuado según el voltaje que esperas medir. Es recomendable comenzar con el rango más alto para evitar dañar el dispositivo.
Identifica los dos puntos entre los cuales deseas medir la tensión. Por lo general, se mide entre la entrada y la salida de un componente, como un resistor o un transistor. Conecta la punta negra del multímetro al terminal negativo (común o tierra) y la punta roja al terminal positivo donde deseas realizar la medición.
Una vez conectadas las puntas, lee el valor del voltaje en la pantalla del multímetro. Si el valor es positivo, esto indica que la polaridad es correcta. Si es negativo, deberás invertir las conexiones de las puntas del multímetro para obtener un valor positivo. Toma nota del valor medido, que puede variar dependiendo del estado del circuito.
Es importante realizar las mediciones con el circuito energizado, así que ten cuidado de no tocar las conexiones expuestas para evitar descargas eléctricas. Al finalizar, desconecta el multímetro y guarda el dispositivo adecuadamente. Conocer la tensión en cada parte del circuito te ayudará a diagnosticar problemas y asegurar un funcionamiento óptimo.
Pasos para verificar la continuidad de un cableado
Verificar la continuidad de un cableado es esencial para asegurarse de que un circuito eléctrico funcione correctamente. A continuación, se detallan los pasos a seguir para realizar esta comprobación de manera efectiva utilizando un multímetro.
1. Preparación del multímetro: Enciende el multímetro y configura la función de medición en la opción de continuidad, que generalmente se indica con un símbolo de diodo o con un altavoz. Esto permitirá que el multímetro emita un sonido si hay continuidad en el circuito.
2. Desconexión del circuito: Antes de realizar cualquier prueba, es fundamental desconectar la energía del circuito que se va a comprobar. Esto evitará descargas eléctricas y protegerá el multímetro.
3. Acceso a los extremos del cableado: Localiza ambos extremos del cable o del circuito que deseas verificar. Si es un cable, asegúrate de que los extremos estén expuestos y libres de cualquier aislamiento que pueda interferir con la medición.

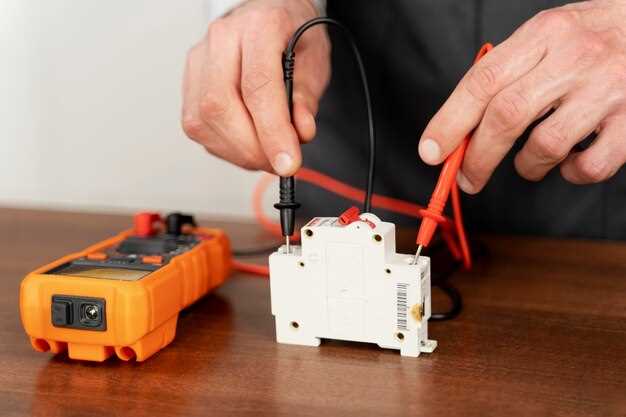

4. Conexión del multímetro: Coloca una punta del probador del multímetro en un extremo del cable y la otra punta en el extremo opuesto. Asegúrate de que las puntas hagan buen contacto con los conductores del cable.
5. Interpretación del resultado: Escucha si el multímetro emite un pitido. Si el dispositivo suena, significa que hay continuidad, lo que indica que el cable está en buen estado. Si no hay sonido, esto sugiere que el cable está roto o que hay una interrupción en el circuito.
6. Pruebas adicionales: Si se detecta una falta de continuidad, puede ser útil revisar el cable en diferentes secciones o comprobar las conexiones en otros puntos del circuito para identificar la ubicación del defecto.
7. Documentación: Una vez finalizadas las pruebas, es recomendable anotar los resultados y cualquier observación importante sobre el estado del cableado, para futuras referencias o reparaciones.
Interpretación de las lecturas de resistencia para diagnóstico de fallos
El uso de un multímetro para medir la resistencia es fundamental en el diagnóstico de circuitos eléctricos. Esta herramienta permite identificar problemas como cortocircuitos, circuitos abiertos o componentes defectuosos. Comprender cómo interpretar las lecturas es esencial para un análisis eficiente.
Cuando se mide la resistencia de un componente, la lectura se expresa en ohmios (Ω). Un valor bajo, cercano a cero, indica un cortocircuito, lo que significa que hay una conexión no intencionada entre dos puntos. Esto puede provocar que el circuito no funcione correctamente o que se dañen otros componentes.
Por otro lado, una lectura de resistencia infinita sugiere un circuito abierto. Esto puede ser causado por un componente quemado, un cable roto o una conexión floja. En este caso, es crucial revisar visualmente el circuito y realizar pruebas adicionales para localizar la falla.
Las lecturas de resistencia también se pueden usar para evaluar la salud de componentes individuales, como resistencias, capacitores y bobinas. Por ejemplo, si una resistencia muestra un valor por debajo del especificado, es posible que esté en mal estado y necesite ser reemplazada. Al medir los componentes, es aconsejable desconectarlos del circuito para evitar interferencias en las lecturas.
Además, es importante tener en cuenta las tolerancias de los componentes. Si se mide una resistencia y se encuentra dentro del rango permitido, puede ser considerado funcional. Sin embargo, si la lectura está muy alejada del valor nominal, es un indicativo de que el componente podría estar fallando.
En conclusión, la interpretación cuidadosa de las lecturas de resistencia no solo facilita la identificación de fallos en el circuito, sino que también permite un mantenimiento más eficiente y preventivo. Usar estas lecturas como guía contribuye a prolongar la vida útil de los dispositivos eléctricos y garantiza su correcto funcionamiento.
